Set 3bK Pellet DN 100 mm mattschwarz Anschlusshöhe 68 cm

Pelletofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Pelletofen. Die Ofenrohre sind speziell für die Rauchrohr-Verbindungsleitung von einem Pelletofen zum Schornstein abgestimmt.

Allgemeine Informationen zu den Pelletofenrohren
Alle unsere Pelletofenrohre sind sowohl innen als auch außen emailliert. Dadurch bieten die Ofenrohre auch im Inneren einen hervorragenden Korrosionsschutz. Zudem sind sie mit einer Dichtung versehen, die bis zu 200 Grad Celsius temperaturbeständig ist. Darüber hinaus haben alle Pelletofenrohre eine zylindrisch eingezogene Steckverbindung, was die Montage durch einfaches Ineinanderstecken sehr einfach macht.

Beschreibung des Artikels

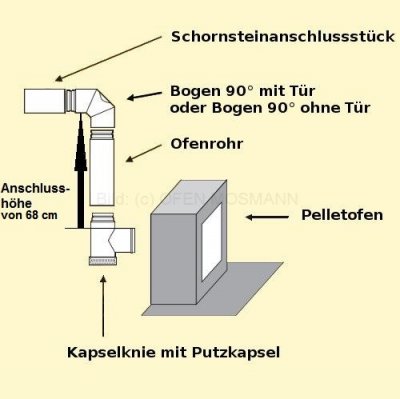

Dieses Set ist für eine Anschlusshöhe gemäß obiger Zeichnung von 68 cm geeignet; gemessen von Oberkante Ofenanschluss bis zu Unterkante Kamineingang. Es enthält folgende Artikel:

1 x Kapselknie

Das Kapselknie ( T-Stück ) wird direkt am Anschlussstutzen des Pelletofens angesetzt. Es hat den Vorteil, dass es zur Wand hin nicht ganz so weit heraussteht wie ein Bogen; insbesondere da man bei Verwendung des Kapselknies kein Ofenanschlußstück mehr benötigt. Das Kapselknie hat eine Gesamthöhe von 25 cm und eine Gesamttiefe von 16 cm.

1 x Bogen mit Tür
Der Pelletofenrohr-Bogen hat einen Winkel von 90° und ist mit einer Putztür versehen. Die Putztür kann abgeschraubt werden und dient als Revisions- und Putzöffnung. Auf einer Seite hat der Bogen eine 5 cm lange zylindrisch eingezogene Steckverbindung mit Dichtung. Die Gesamthöhe und Gesamttiefe des Bogens beträgt jeweils 20,5 cm.

1 x Ofenrohr für Pelletofen 0,50 m Länge

Das Pelletofenrohr hat eine Gesamtlänge von 0,50 m und besitzt auf einer Seite eine 5 cm lange zylindrisch eingezogene Steckverbindung mitDichtung. Die Nutzlänge des Ofenrohrs beträgt daher 0,45 m.

1 x SchornsteinAnschlußstück

Das SchornsteinAnschlußstück wird benötigt, da die Pelletofenrohre wegen der vorhandenen Dichtung nicht in das Doppelwandfutter eingeschoben werden können. Dieses Problem behebt das SchornsteinAnschlußstück. Es ist zylindrisch und wird mit der weiten Seite auf das Pelletofenrohr, mit der engen Seite dagegen in das Doppelwandfutter (Schornsteinanschluss) gesteckt.

1 x Wandrosette

Einen sauberen und optisch ansprechenden Wandabschluss erreichen Sie mit der Pellet-Wandrosette. Diese deckt rundherum 3 cm ab. Sie wird einfach über das Ofenrohr an die Wand angeschoben und bedarf keiner weiteren Befestigung.

Optionale Artikel
Falls noch nicht vorhanden finden Sie unter folgendem Link die entsprechenden Doppelwandfutter.



Herstellerangaben
Hersteller: Muldenthaler Emaillierwerk GmbH
Adresse: Uhlandstrasse 12, 09322 Penig, Deutschland
