Ofenrohr Kaminofen Erweiterung von DN 150 weit auf 200 mm eng gussgrau #288

Kaminofenrohre von Ofen Mosmann sind die erste Wahl für Ihren Kaminofen. Die Ofenrohre sind speziell für die Verbindungsleitung von einem Kaminofen zum Schornstein abgestimmt.

Allgemeine Informationen zu den Senotherm Erweiterungen
Unsere Senotherm Erweiterungen sind aus hochwertig geschweißtem 2 mm Stahl gefertigt und mit Senothermlack beschichtet. Aufgrund der Beschichtung eignen sich die Erweiterungen besonders für den Einsatz im sichtbaren Bereich, beispielsweise im Wohn- oder Esszimmer.

Merkmale im Überblick

• hochwertig geschweißter Stahl
• Wandstärke 2 mm
• mit Senothermlack beschichtet
• einfache Montage
• edle Optik in verschiedenen Farbausführungen

Beschreibung des Artikels
Mit einer Erweiterung vergrößern Sie den Durchmesser des Ofenrohres. Das kann zum Beispiel notwendig sein, wenn bei Ihnen bereits ein Doppelwandfutter verbaut ist, welches einen größeren Durchmesser als die Verrohrung hat. Ebenso lässt sich die Verrohrung bereits am Ofen selbst oder im Verlauf erweitern.

Was ist der Unterschied zwischen einer Erweiterung und einer Reduzierung?
Rein technisch gibt es gar keine Erweiterungen. Sowohl Erweiterungen als auch Reduzierungen werden stets als Reduzierstück bezeichnet. Diese unterscheiden sich lediglich durch die Bezeichnungen weit und eng. Der Einfachheit halber unterscheiden wir im Shop jedoch zwischen Erweiterungen und Reduzierungen.
Ob Sie eine Erweiterung oder Reduzierung benötigen, wird stets in Abgasrichtung bestimmt. Vergrößern Sie vom Ofen ausgehend den Durchmesser des Rohres, benötigen Sie eine Erweiterung. Reduzieren Sie vom Ofen ausgehend den Durchmesser, wird eine Reduzierung benötigt.

Welche Strecke überbrückt die Erweiterung?
Die Erweiterung selbst hat eine Gesamtlänge von ca. 15 cm. Sie schiebt sich sowohl über das ankommende Ofenrohr, als auch in den Kamineingang bzw. in ein weiterführendes Rohr. Als grobe Richtlinie bleibt eine Nutzlänge der Erweiterung von ca. 10 cm. Das kann im Einzelfall jedoch abweichen - allein schon deswegen, da die Erweiterung oftmals unterschiedlich tief in ein eventuell vorhandenes Wandfutter eingeschoben wird.

Was bedeutet weit und eng bzw. wie groß sind die Durchmesser an den jeweiligen Seiten?

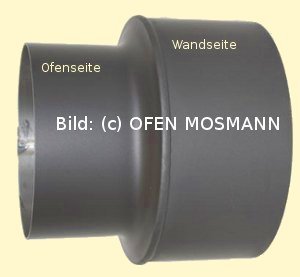

Die oben abgebildete Erweiterung hat die Bezeichnung 150w (weit) und 200e (eng). Weit bedeutet, dass diese Seite über ein Rohr gesteckt wird. Eng bedeutet hingegen, dass diese Seite in ein Rohr gesteckt wird.
Die Bezeichnung weit und eng bezieht sich also auf die Durchmesser. Die 130er Seite weit hat einen lichten Innendurchmesser von 150 mm. Die 200er Seite eng hat einen Außendurchmesser (also inkl. Materialstärke) von leicht unter 200 mm (also ca. 198 bis 199 mm).

Ist die Erweiterung gezogen oder umgekantet?
Es gibt die Erweiterungen in zwei verschiedenen Ausführungen; gezogen und umgekantet. Bei kleineren Durchmessersprüngen sind die Erweiterungen stets gezogen, bei größeren Sprüngen umgekantet. Gezogen bedeutet, dass die Erweiterung am Durchmessersprung konisch zuläuft. Gekantet heißt, dass die Erweiterung am Durchmessersprung eine Kante hat. Die hier abgebildete Erweiterung ist gekantet.

Welche Wandrosette passt zu welcher Erweiterung?
Die Frage welche Wandrosette passend ist, stellt sich logischerweise nur dann, wenn Sie die Erweiterung direkt am Kamineingang verwenden.
Bei einer umgekanteten Erweiterung können Sie sowohl eine Wandrosette mit kleinerem als auch mit größerem Durchmesser wählen. Dies hängt lediglich davon, ab wie weit Sie die Erweiterung in die Wand einschieben wollen bzw. können und ob sie noch heraussteht oder bündig mit der Wand abschließt.
Bei einer gezogenen und damit konisch zulaufenden Erweiterung ist allerdings zu beachten, dass innerhalb des Durchmessersprungs keine Rosette aufgesetzt werden kann. Die Erweiterung muss also entweder etwas weiter aus der Wand stehen oder tief eingeschoben werden, damit die jeweilige Wandrosette angebracht werden kann.

Weitere Maße und Daten
Durchmesser weite Seite: 150 mm lichter Innendurchmesser
Durchmesser enge Seite: 198 bis 199 mm Außendurchmesser inkl. Materialstärke
Gesamtlänge: ca. 15 cm
Gewicht: ca. 1,50 kg

Normen und Prüfzeichen
Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.

Einwilligung des zuständigen Schornsteinfegermeisters
Vor der Verwendung von Erweiterungen und Reduzierungen sollten Sie stets den Schornsteinfegermeister vor Ort um Erlaubnis bitten. Dieser muss die Verrohrung später ohnehin abnehmen.

Weitere Hilfestellung
Weitere Hilfe bei der Zusammenstellung der Senotherm Ofenrohre finden Sie in unserer speziellen Kaufberatung für Kaminofenrohre.
