Reduzierung für Ofenrohre aus Edelstahl von DN 150 weit auf 120 mm eng

Unsere hochwertigen Ofenrohre aus Edelstahl sind für viele Einsatzzwecke geeignet. Sie lassen sich zudem auch im Außenbereich verwenden.

Allgemeine Informationen zu den Reduzierungen aus Edelstahl
Unsere Edelstahl Reduzierungen bestehen aus hochwertig glänzendem V4A Edelstahl (Werkstoff: Edelstahl 1.4571 / 1.4404) und haben eine Materialstärke von 0,6 mm. Sie sind hochwertig verarbeitet und haben plasmageschweißte Längsnähte. Sie sind sowohl für feste als auch für flüssige und gasförmige Brennstoffe geeignet. Selbstverständlich sind sie auch CE zertifiziert nach DIN 1298 und DIN EN 1856-2. Die Reduzierungen sind nicht nur rußbrand-, sondern auch frost- und tauwechselbeständig. Dies ermöglicht den zusätzlichen Einsatz im Außenbereich.

Merkmale im Überblick

• hochwertiger V4A Edelstahl
• Wandstärke 0,6 mm
• einfache Montage
• edle Optik
• Einsatz im Außenbereich möglich

Beschreibung des Artikels

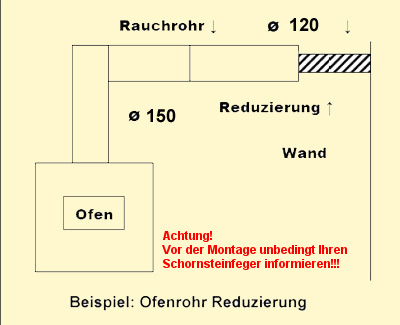

Mit einer Reduzierung verringern Sie den Durchmesser des Ofenrohres. Das kann zum Beispiel notwendig sein, wenn bei Ihnen bereits ein Doppelwandfutter verbaut ist, welches einen kleineren Durchmesser als die Verrohrung hat. Ebenso lässt sich die Verrohrung bereits am Ofen selbst oder im Verlauf reduzieren.

Was ist der Unterschied zwischen einer Erweiterung und einer Reduzierung?
Rein technisch gibt es gar keine Erweiterungen. Sowohl Erweiterungen als auch Reduzierungen werden stets als Reduzierstück bezeichnet. Diese unterscheiden sich lediglich durch die Bezeichnungen weit und eng. Der Einfachheit halber unterscheiden wir im Shop jedoch zwischen Erweiterungen und Reduzierungen. Ob Sie eine Erweiterung oder Reduzierung benötigen, wird stets in Abgasrichtung bestimmt. Vergrößern Sie vom Ofen ausgehend den Durchmesser des Rohres, benötigen Sie eine Erweiterung. Reduzieren Sie vom Ofen ausgehend den Durchmesser, wird eine Reduzierung benötigt.

Welche Strecke überbrückt die Reduzierung?
Die Reduzierung selbst hat eine Gesamtlänge von ca. 14 cm. Sie schiebt sich sowohl über das ankommende Ofenrohr, als auch in den Kamineingang bzw. in ein weiterführendes Rohr. Als grobe Richtlinie bleibt eine Nutzlänge der Reduzierung von ca. 9 cm. Das kann im Einzelfall jedoch abweichen - allein schon deswegen, da die Reduzierung oftmals unterschiedlich tief in ein eventuell vorhandenes Wandfutter eingeschoben wird.

Was bedeutet weit und eng bzw. wie groß sind die Durchmesser an den jeweiligen Seiten?
Die oben abgebildete Reduzierung hat die Bezeichnung 150w (weit) und 120e (eng). Weit bedeutet, dass diese Seite über ein Rohr gesteckt wird. Eng bedeutet hingegen, dass diese Seite in ein Rohr gesteckt wird.
Die Bezeichnung weit und eng bezieht sich also auf die Durchmesser. Die 150er Seite weit hat einen lichten Innendurchmesser von 120 mm. Die 120er Seite eng hat einen Außendurchmesser (also inkl. Materialstärke) von leicht unter 120 mm (also ca. 118 bis 119 mm).

Wahl des Durchmessers der Wandrosette
Die Frage, welche Wandrosette passend ist, stellt sich logischerweise nur dann, wenn Sie die Reduzierung direkt am Kamineingang verwenden. Diese Reduzierung ist abgestuft. Das heißt sie verläuft über mehrere Stufen bis zum kleineren Durchmesser. Innerhalb der Stufen ist es nur schwer möglich eine Rosette aufzusetzen. Die Reduzierung sollte also entweder etwas weiter aus der Wand stehen oder tief eingeschoben werden, damit die jeweilige Wandrosette angebracht werden kann.

Weitere Maße und Daten
Durchmesser weite Seite: 150 mm lichter Innendurchmesser
Durchmesser enge Seite: 118 bis 119 mm Außendurchmesser inkl. Materialstärke
Gesamtlänge: ca. 14 cm
Gewicht: ca. 0,30 kg

Normen und Prüfzeichen
Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.

Einwilligung des zuständigen Schornsteinfegermeisters
Vor der Verwendung von Erweiterungen und Reduzierungen sollten Sie stets den Schornsteinfegermeister vor Ort um Erlaubnis bitten. Dieser muss die Verrohrung später ohnehin abnehmen.

Weitere Hilfestellung
Weitere Hilfe bei der Zusammenstellung der Ofenrohre aus Edelstahl finden Sie in unserer speziellen Kaufberatung für Edelstahlofenrohre.
