Erweiterung für Ofenrohre aus Edelstahl von DN 120 weit auf 150 mm eng

Unsere hochwertigen Ofenrohre aus Edelstahl sind für viele Einsatzzwecke geeignet. Sie lassen sich zudem auch im Außenbereich verwenden.

Allgemeine Informationen zu den Erweiterungen aus Edelstahl
Unsere Edelstahl Erweiterungen bestehen aus hochwertig glänzendem V4A Edelstahl (Werkstoff: Edelstahl 1.4571 / 1.4404) und haben eine Materialstärke von 0,6 mm. Sie sind hochwertig verarbeitet und haben plasmageschweißte Längsnähte. Sie sind sowohl für feste als auch für flüssige und gasförmige Brennstoffe geeignet. Selbstverständlich sind sie auch CE zertifiziert nach DIN 1298 und DIN EN 1856-2. Die Erweiterungen sind nicht nur rußbrand-, sondern auch frost- und tauwechselbeständig. Dies ermöglicht den zusätzlichen Einsatz im Außenbereich.

Merkmale im Überblick

• hochwertiger V4A Edelstahl
• Wandstärke 0,6 mm
• einfache Montage
• edle Optik
• Einsatz im Außenbereich möglich

Beschreibung des Artikels

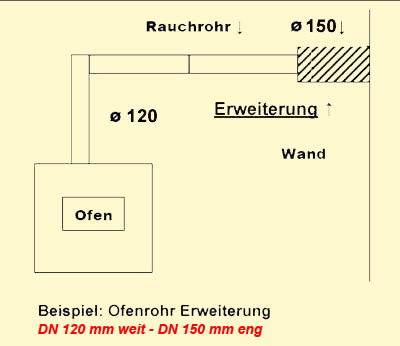

Mit einer Erweiterung vergrößern Sie den Durchmesser des Ofenrohres. Das kann zum Beispiel notwendig sein, wenn bei Ihnen bereits ein Doppelwandfutter verbaut ist, welches einen größeren Durchmesser als die Verrohrung hat. Ebenso lässt sich die Verrohrung bereits am Ofen selbst oder im Verlauf erweitern.

Was ist der Unterschied zwischen einer Erweiterung und einer Reduzierung?
Rein technisch gibt es gar keine Erweiterungen. Sowohl Erweiterungen als auch Reduzierungen werden stets als Reduzierstück bezeichnet. Diese unterscheiden sich lediglich durch die Bezeichnungen weit und eng. Der Einfachheit halber unterscheiden wir im Shop jedoch zwischen Erweiterungen und Reduzierungen. Ob Sie eine Erweiterung oder Reduzierung benötigen, wird stets in Abgasrichtung bestimmt. Vergrößern Sie vom Ofen ausgehend den Durchmesser des Rohres, benötigen Sie eine Erweiterung. Reduzieren Sie vom Ofen ausgehend den Durchmesser, wird eine Reduzierung benötigt.

Welche Strecke überbrückt die Erweiterung?
Die Erweiterung selbst hat eine Gesamtlänge von ca. 14 cm. Sie schiebt sich sowohl über das ankommende Ofenrohr, als auch in den Kamineingang bzw. in ein weiterführendes Rohr. Als grobe Richtlinie bleibt eine Nutzlänge der Erweiterung von ca. 9 cm. Das kann im Einzelfall jedoch abweichen - allein schon deswegen, da die Erweiterung oftmals unterschiedlich tief in ein eventuell vorhandenes Wandfutter eingeschoben wird.

Was bedeutet weit und eng bzw. wie groß sind die Durchmesser an den jeweiligen Seiten?
Die oben abgebildete Erweiterung hat die Bezeichnung 120w (weit) und 150e (eng). Weit bedeutet, dass diese Seite über ein Rohr gesteckt wird. Eng bedeutet hingegen, dass diese Seite in ein Rohr gesteckt wird.
Die Bezeichnung weit und eng bezieht sich also auf die Durchmesser. Die 120er Seite weit hat einen lichten Innendurchmesser von 120 mm. Die 150er Seite eng hat einen Außendurchmesser (also inkl. Materialstärke) von leicht unter 150 mm (also ca. 148 bis 149 mm).

Wahl des Durchmessers der Wandrosette
Die Frage, welche Wandrosette passend ist, stellt sich logischerweise nur dann, wenn Sie die Erweiterung direkt am Kamineingang verwenden. Diese Erweiterung ist abgestuft. Das heißt sie verläuft über mehrere Stufen bis zum größeren Durchmesser. Innerhalb der Stufen ist es nur schwer möglich eine Rosette aufzusetzen. Die Erweiterung sollte also entweder etwas weiter aus der Wand stehen oder tief eingeschoben werden, damit die jeweilige Wandrosette angebracht werden kann.

Weitere Maße und Daten
Durchmesser weite Seite: 120 mm lichter Innendurchmesser
Durchmesser enge Seite: 148 bis 149 mm Außendurchmesser inkl. Materialstärke
Gesamtlänge: ca. 14 cm
Gewicht: ca. 0,30 kg

Normen und Prüfzeichen
Unsere Produkte erfüllen die gesetzlichen und normativen Vorschriften. Die Ofenrohre unterliegen der DIN 1298 und DIN EN 1856-2.

Einwilligung des zuständigen Schornsteinfegermeisters
Vor der Verwendung von Erweiterungen und Reduzierungen sollten Sie stets den Schornsteinfegermeister vor Ort um Erlaubnis bitten. Dieser muss die Verrohrung später ohnehin abnehmen.

Weitere Hilfestellung
Weitere Hilfe bei der Zusammenstellung der Ofenrohre aus Edelstahl finden Sie in unserer speziellen Kaufberatung für Edelstahlofenrohre.
